一、        功能與用途

本儀器主要用于防塌泥漿及處理劑的研究方面。可準確測定泥頁巖試樣在不同條件下的膨脹量和膨脹率。用以評價不同的防塌處理對頁巖泥水化的抑制能力，并針對不同的地層及不同組分的泥頁巖選擇適用的處理劑，以控制、消弱泥頁巖的水化膨脹進而防止可能出現的壩塌、卡鉆等事故的發生。

本儀器主要通過測定泥頁巖試樣在處理劑溶液浸泡下的膨脹量及膨脹規律，可以在以下幾個方面進行正確的判斷，得到切合實際的結論。

1、對同種泥頁試樣，在不同處理劑溶液浸泡條件下進行調試，判斷處理劑抑制水化膨脹的能力，以優選有效的泥頁巖水化膨脹制劑。

2、對同種泥頁巖試樣，在同種處理劑不同濃度的條件下進行調試，在達到滿足使用要求的條件下，確定佳濃度及配比。

3、在同種處理劑浸泡條件下，測定不同泥頁巖試樣的膨脹量及膨脹規律，經過多次交叉試驗，試驗結果判定泥頁巖受各種處理劑影響的程序和規律，可用于對泥頁巖分類等研究工作。

二、        技術參數

序號	名稱	單位	數據
1	測試量程	mm	±20
2	分辨率	mm	0.0001
3	電壓	V	220
4	頻率	Hz	50
5	主機外形尺寸	mm	550X260X510

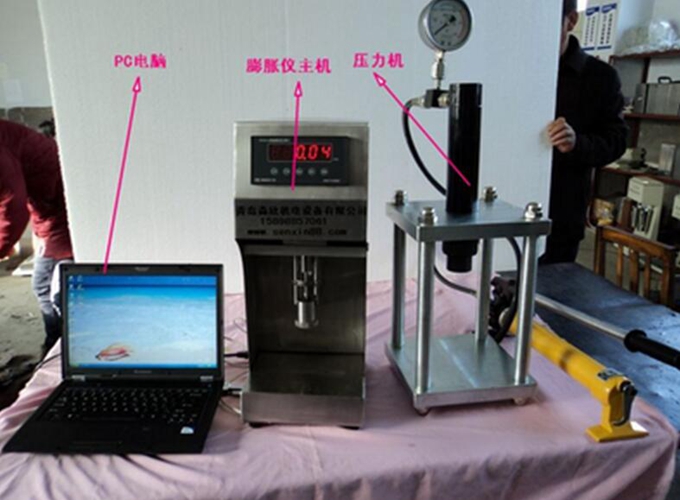

三、        工作原理與結構圖

1、本儀器是基于泥頁巖遇水發生水化膨脹的特性進行測試的，由取出的自然巖芯經適當處理在一定壓力含水量離子濃度等條件下，壓制成人工巖芯試樣，在一定程度上模擬自然巖芯，把巖芯試樣置于處理劑溶液浸泡狀態下，由于泥頁巖水化膨脹作用，隨時間的延續，試樣將發生緩慢的吸水膨脹，試樣的膨脹量轉變為電信號，經過PID轉換成標準數字信號后，通過RS232串行通訊端口傳送到計算機，從而完成一次數據采集轉換，傳遞任務。
